Moinho de tubulação soldado de alta frequência da espessura do diâmetro 1.5-8mm de 76-203mm
Diâmetro máximo 208 mm | Espessura Máx. 8mm
Especificações do produto
| Atributo |
Valor |
| Nome do produto |
Espessura máxima soldada de alta frequência do diâmetro 208mm do moinho de tubulação 8mm máximo |
| Resistência à tracção |
σb≤500 Mpa |
| Faixa de espessura |
1,5-8mm |
| Velocidade máxima de produção |
20~60m/min |
| Comprimento de corte fixo |
6-12m |
| Faixa de tamanho de tubo |
φ76-φ203mm |
| Garantia |
Um ano |
| Tipo de soldagem |
Soldagem de alta frequência |
Visão geral do produto
A linha de produção de tubos soldados de alta frequência e alta precisão HG 165,2x9(7") é projetada para a produção de tubos estruturais. Ela produz tubos redondos de 76-203mm com espessura de 1,5-8,0mm e tubos quadrados de 60x60-160x160mm com espessura de 1,5-8,0mm.
Esta linha de produção incorpora elementos de design inovadores de equipamentos nacionais e internacionais, apresentando controle completo por PC ou computador com tecnologia avançada para operação e manutenção convenientes. Atende aos padrões internacionais do início da década de 1990 e representa tecnologia líder nacional.
Processo de Produção
- Desbobinador → Cabeça Reta → Cisalhamento e Soldador → Acumulador → Conformação
- Soldador HF → Cortador de cordão → Resfriamento → Dimensionamento → Cabeça de peru → Serra
- Mesa de execução → Máquina de endireitamento (opcional) → End Facer → Embalagem → Armazenamento
Principais especificações do equipamento
1. Carregando o carro
- Diâmetro da bobina: Φ1200-2000mm (é necessária confirmação do comprador)
- Largura da tira: 240-640mm
- Peso máximo da tira: 10 TONELADAS
- Velocidade: 5m/min
- Tipo de elevador: Hidráulico
- Pressão de trabalho: 10Mpa
2. Um desbobinador hidráulico de mandril
- Estrutura: Desbobinador hidráulico de um mandril
- Diâmetro da bobina: Φ1200-2000mm
- Diâmetro interno da bobina: Φ508mm
- Largura da tira: 240-640mm
- Espessura da tira: 1,5-8,0 mm
- Peso máximo da tira: 10,0 TONELADAS
- Motor de acionamento: 4kw, 380V
- Velocidade de rotação do mandril: Nmin=1r/min
3. Máquina de cabeça reta
Usado para conduzir a tira de aço suavemente ao nivelador. Composto por braço de pressão e cabeça de pá em configuração tipo pórtico com capacidade de desenrolamento para cima e para baixo.
4. Máquina niveladora de compressão
- Motor de nivelamento: 15KW
- Diâmetro do rolo de pressão: Φ210x900mm (material 40Cr)
- Diâmetro do rolo de nivelamento: Φ160x900mm (material 40Cr)
- Largura de nivelamento: 240-640mm
- Espessura de pinça/nivelamento: 1,5-8,0 mm
- Velocidade: 0-11M/min
5. Tesoura e Soldador
- Espessura da tira de aço: 1,5-8,0 mm
- Largura da tira de aço: 240-640 mm
- Resistência da tira de aço: δs ≤345Mpa, δb ≤610Mpa
- Tipo de corte: Hidráulico
- Tipo de compressão: Hidráulico
- Tipo de soldagem: Movimento motorizado
- Pressão de trabalho hidráulica: 10Mpa
- Material da lâmina: H13
6. Acumulador Horizontal
- Diâmetro: 10000mm
- Espessura da bobina de aço: 1,5-8,0 mm
- Largura da tira: 240-640mm
- Velocidade máxima de transporte: 100-180m/min
- Potência do motor de alimentação: DC 90kw
- Potência do motor do corpo do acumulador: AC 15KW×16
- Comprimento de armazenamento: 500-1000M

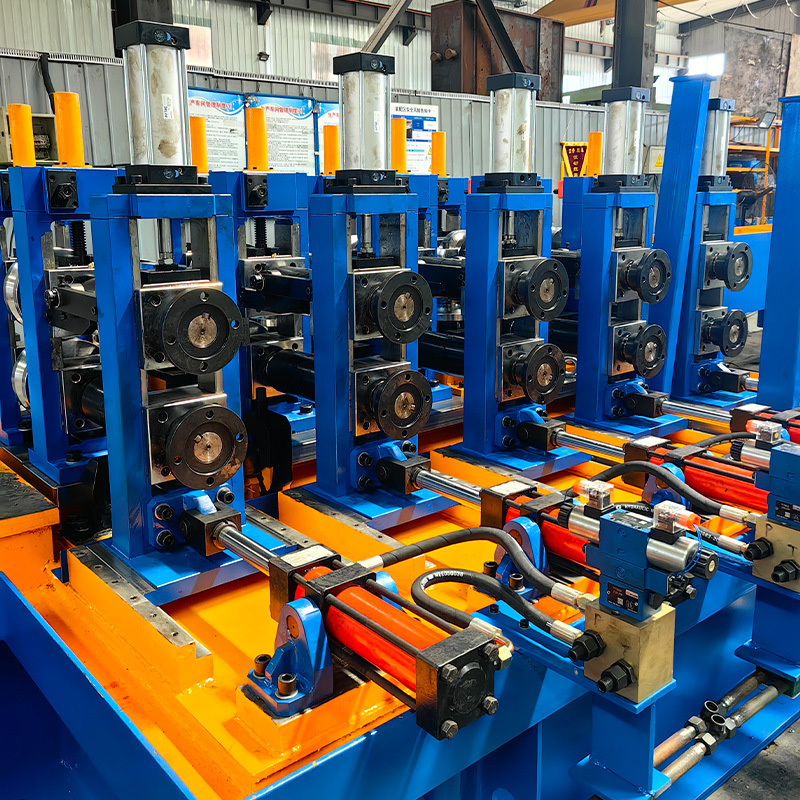

7. Moinho de conformação e dimensionamento
- Tipo Convencional: Dobra W
- Tipo de acionamento do grupo redutor: engrenagem helicoidal (cementação)
- Sistema de troca rápida U-Joint com eixos sobressalentes
- Guia lateral de entrada e sistema Pinch Roll
- Conformação bruta: 4 suportes principais, 4 suportes laterais
- Formação Refinada: 3 suportes principais, 3 suportes laterais
- Potência do motor de condução: 160Kw
8. Serra de fresagem
- Material do tubo: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Faixa de tubo redondo: 76-203 mm
- Faixa de tubo quadrado: 75x75-150x150mm
- Velocidade máxima da linha: 60m/min
- Comprimento de corte do tubo: 4000~15000mm
- Precisão de corte: ±2mm
- Quantidade de rebarbas: máx. 0,2 mm
9. Mesa de saída e transportador
- Comprimento total: Aprox. 25 metros
- Passo do rolo: 600 mm
- Acionamento: Motor AC (3EA) com corrente e controle de velocidade por inversor
- Inclui sistema de classificação para tubos bons/ruins
- Patim de inspeção: 4 linhas × comprimento 2M + Bolso 4 linhas × largura 1,2M
- Bolso de tubos ruins: 6 linhas × largura 1,5M
10. Máquina de endireitamento (opcional)
- Correção do tubo: Limite máximo de rendimento <355mpa
- Faixa de diâmetro: Φ76-Φ203mm
- Distância do rolo: 650mm
- Diâmetro da garganta: 250 mm
- Comprimento: 380mm
- Ângulo de rotação: 37.183-43.426 graus
- Velocidade de correção: 20-60m/min
- Motor: 55kw×2 conjuntos
11. Máquina de chanfrar cabeça (opcional)
Equipamento especial para fresamento e chanframento de extremidades de tubos de aço, dotado de acionamento mecânico e servo com comando elétrico para operação automática. O design de estação dupla permite processar dois tubos de aço simultaneamente.
Q1: você é fabricante ou empresa comercial?
A1: somos fabricantes, com mais de 20 anos de experiência.
Q2: Qual é o tamanho máximo do tubo que você produz?
A2: Máx. φ630mm
Q3: Posso visitar a linha de máquinas do seu cliente?
A3: Sim, mas preciso primeiro obter o acordo do meu cliente.
Q4: quais são as vantagens da sua máquina?
A4: Contém quadrado de formação totalmente automático e direto, rolos de compartilhamento. Sistema de mudança rápida
Q5:Como posso obter a cotação?
A5: Por favor, envie-nos suas necessidades de tamanho e espessura do tubo.
