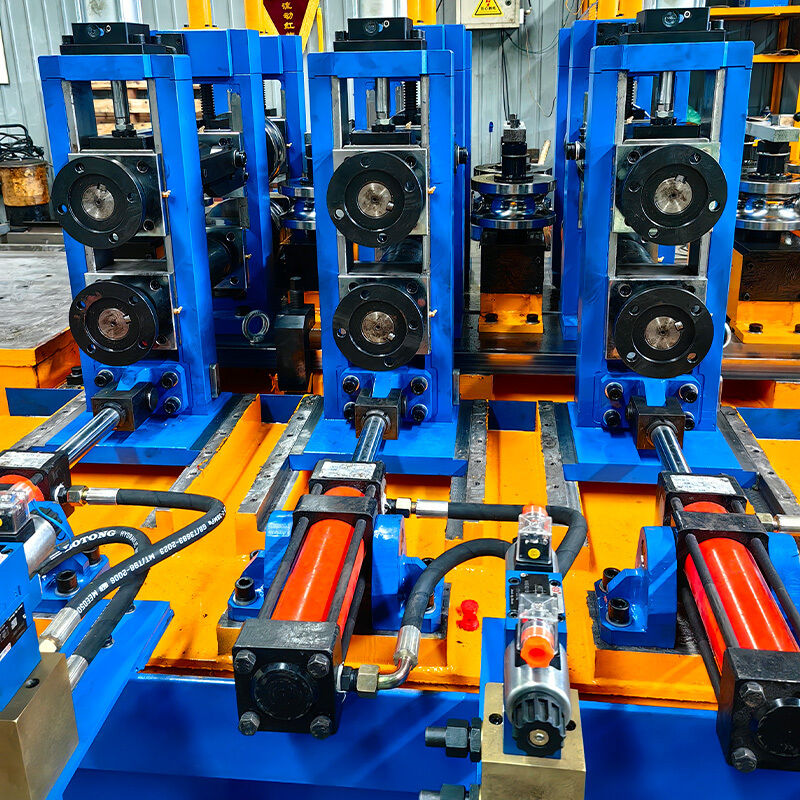

Moinho de tubos soldados de alta frequência 2,0-10,0 mm
Especificações do produto
| Atributo |
Valor |
| Nome do produto |
Moinho de tubos soldados de alta frequência HGF 150X10 7.5" HF Moinho de tubos soldados 70x70-150x150mm |
| Resistência à tração |
σb≤520 Mpa |
| Faixa de tamanho do tubo |
70x70-150x150 mm |
| Espessura |
20,0-10,0 mm |
| Velocidade máxima de produção |
20 ̊50 m/min |
| Comprimento fixo de corte |
6 a 15 m |
| Garantia |
Um ano |
| Tipo de solda |
Soldadura de Alta Frequência |
Visão geral do produto
A linha de produção de tubos soldados de alta frequência de alta precisão HG254 é projetada para a fabricação de tubos quadrados (70x70-150x150mm) e tubos redondos (φ89-φ190mm) com espessuras que variam de 2,0-10,0mm.Esta linha de produção avançada incorpora elementos de design inovadores de equipamentos nacionais e internacionais, com controlo completo do PC/computador para uma operação e manutenção ideais.
Características fundamentais
- Tolerância de diâmetro do tubo: ± 0,1 mm
- Potência da soldadora de alta frequência: 600 kW
- Peso máximo da bobina: 15 000 kg
- Largura da faixa de aço: 280-600 mm (± 0,2 mm)
- Velocidade de produção: 20-50 m/min
- Precisão de corte: ± 2 mm
Processo de produção
- Matéria-prima (banda)
- Descolagem
- Cortar e Soldar
- Alimentação
- Material de armazenamento
- Nivelação passiva
- Formar e laminar
- Soldadura de alta frequência
- Remova a borla da solda
- Refrigeração
- Dimensão
- Limpeza grosseira
- Corte de comprimento
- Coleção
Equipamento principal
1Carro de carga.
| Diâmetro externo da bobina |
Φ1200-2000 mm |
| Largura da faixa |
280-600 mm |
| Peso máximo da faixa |
15.0 toneladas |
| Velocidade |
5 m/min |
Posiciona com precisão bobinas de aço no mandril do descolador usando cilindro de óleo de elevação.
2- Um descolador hidráulico de mandril.
| Diâmetro externo da bobina |
Φ1200-2000 mm |
| Diâmetro interno da bobina |
Φ508 mm~Φ760 mm |
| Espessura da faixa |
20,0-10,0 mm |
| Motor de accionamento |
4 kW, 380 V |
3- Máquina de nivelamento.
| Motor de nivelamento |
15 kW |
| Diâmetro do rolinho |
Φ210x900mm (40Cr) |
| Largura de nivelamento |
280-600 mm |
| Velocidade |
0-11M/min |
4. 600KW Soldadora de Alta Frequência
Inclui gabinete de retificação de interruptores, gabinete de saída de inversor, console com PLC, ligação de fibra óptica, mesa de posicionamento 3D, ar condicionado e refrigerador de água-água.
1.) Enviaremos o engenheiro para a instalação e treinamento dos seus trabalhadores como operar esta máquina de forma correta.
2Equipa de Garantia
Garantia de qualidade de um ano, reparação de garantia de vida.Após o período de garantia da qualidade, cobram apenas o custo das peças sobressalentes.
3) Fornecemos o serviço pré-venda e pós-venda.
Serviço de pré-venda: concepção do workshop e concepção da produção
Serviço pós-venda: instalação e formação, e o engenheiro qualificado para trabalhar.
4) Também podemos enviar o engenheiro trabalhando para você serval meses ou 1 ano. O engenheiro irá ajudá-lo a melhorar a produção, reduzir o desperdício e diminuir o custo.
5) Fornecemos o serviço de pré-venda-Desenho para todo o projeto de fabricação de tubos de aço inoxidável/tubos de aço carbono.
6Nós seremos responsáveis pelo carregamento e transporte.
Q1: É fabricante ou empresa comercial?
A1: somos fabricantes, com mais de 20 anos de experiência.
Q2: Qual é o tamanho máximo do tubo que você tem mesmo produzir?
A2: Max φ630 mm
P3: Posso visitar a linha de máquinas do seu cliente?
A3: Sim, mas primeiro preciso do acordo do meu cliente.
Q4: quais são as suas vantagens de máquina?
A4: Contém cilindros automáticos completos, quadrados de formação directa, rolos de partilha.
Q5: Como posso obter a cotação?
A5: Por favor, envie-nos os seus requisitos de tamanho do tubo, espessura.
