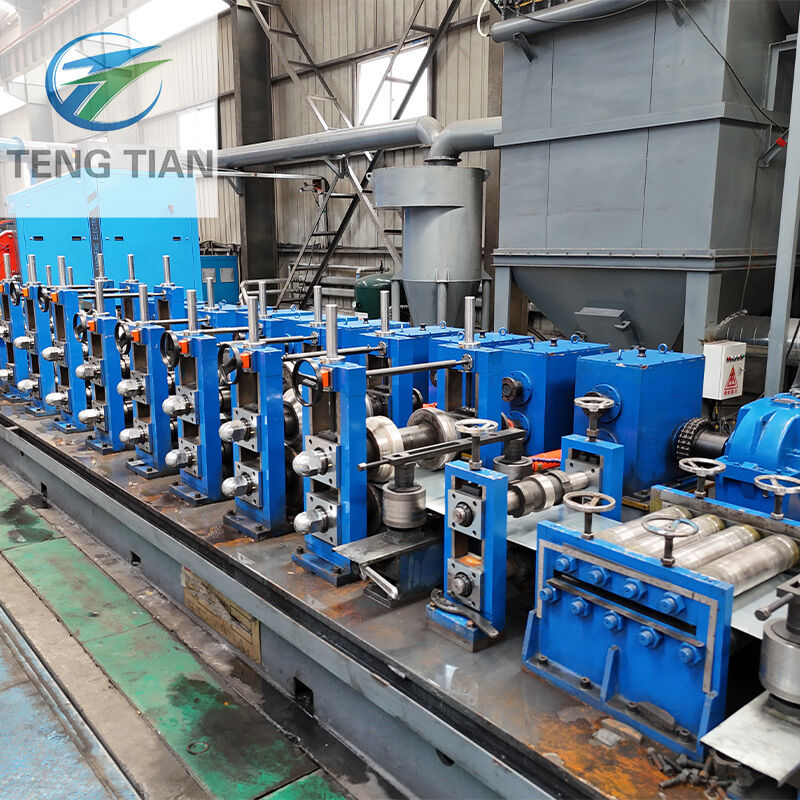

Moinho de tubos soldados de alta frequência para aço carbono 114-273 mm
Atributos do produto
| Método de moldagem |
Tecnologia de moldagem FFX e moldagem directa |
| Velocidade de execução |
Max. 40 m/min |
| Forma do tubo |
Redondo, quadrado e retangular |
| Diâmetro do tubo |
114 - 273 mm |
| Max. Espessura para tubos redondos |
2.0 - 10.0 mm |
| Tipo de solda |
Soldadura de Alta Frequência |
| Serra de corte |
Serra de moagem |
Descrição do produto
O...ERW273 moinho de tubos ERW de alta precisão totalmente automáticoconcebido para a fabricação de tubos de aço soldados com diâmetros de Φ114 mm a Φ273 mm e espessuras de parede de 2,0 mm a 10,0 mm, incluindo tubos quadrados de 60 × 60 mm a 200 × 200 mm.
Processo de moagem de tubos ERW
- Descoladas e aplanadas em tiras
- Formar tiras em forma de tubo redondo utilizando rolos de precisão
- Soldar tubos com soldagem em estado sólido de alta frequência
- Dimensões dos tubos para dimensões precisas
- Cortes para comprimentos especificados (6-12 m) com precisão de ±3 mm
Principais vantagens
- Fabricação de alta precisão com erro de diâmetro e redondidade ≤ 0.08
- Incorpora tecnologia japonesa para precisão superior
- Sistema de regulação do engrenagem de minhoca para controlo preciso
- Sistema de raspagem ajustável em 3D com capacidade de rotação de ± 20°
- Formação quadrada da cabeça turca para ângulos R estáveis e uniformes
- Blocos de amortecimento de nylon reduzem o impacto nos eixos e rolamentos
Processo de produção
- Rola para cima
- Descolar
- Aplanamento
- Solução de resíduos sólidos
- Acumuladores
- Formação
- Soldadura por indução de alta frequência
- Eliminação de borbulhas externas
- Refrigeração
- Dimensão
- Cortar
- Verificação e recolha
- Acesso ao Armazém
Especificações técnicas
Matéria-prima
| Aplicação do material |
Fios de aço laminados a quente ou a frio |
| Grau do material |
Aço de baixa emissão de carbono, aço de baixa liga: δs≤345Mpa |
| Identificação das tiras de aço |
Φ508-Φ610 mm |
| OD das tiras de aço |
Φ800-Φ2000 mm |
| Peso da bobina |
Max. 3000 kg |
Faixa de produção
| Tipo de tubo |
Faixa de tamanho |
Espessura |
| Tubos redondos |
114 - 273 mm |
20,0-10,0 mm |
| Tubo quadrado |
60 × 60 - 200 × 200 mm |
20,0-10,0 mm |
| Tubo retangular |
50 × 70 - 100 × 300 mm |
20,0-10,0 mm |
Especificações adicionais
- Soldadora H.F.: Soldadora de alta frequência de estado sólido GGP800Kw
- Velocidade da linha: máximo 40 m/min.
- Comprimento do tubo: 6-12 m
- Precisão de corte: ±3 mm
- Capacidade eléctrica instalada: aproximadamente 1000 kW
- Tamanho da Linha inteira: cerca de 100×12m
Como um fabricante certificado CE & ISO9001: 2008, nossas máquinas de fabricação de tubos de alta qualidade são exportadas para mais de 30 países, incluindo Turquia, Egito, Marrocos, Cazaquistão, México e Vietnã.
1.) Enviaremos o engenheiro para a instalação e treinamento dos seus trabalhadores como operar esta máquina de forma correta.
2Equipa de Garantia
Garantia de qualidade de um ano, reparação de garantia de vida.Após o período de garantia da qualidade, cobram apenas o custo das peças sobressalentes.
3) Fornecemos o serviço pré-venda e pós-venda.
Serviço de pré-venda: concepção do workshop e concepção da produção
Serviço pós-venda: instalação e formação, e o engenheiro qualificado para trabalhar.
4) Também podemos enviar o engenheiro trabalhando para você serval meses ou 1 ano. O engenheiro irá ajudá-lo a melhorar a produção, reduzir o desperdício e diminuir o custo.
5) Fornecemos o serviço de pré-venda-Desenho para todo o projeto de fabricação de tubos de aço inoxidável/tubos de aço carbono.
6Nós seremos responsáveis pelo carregamento e transporte.
Q1: É fabricante ou empresa comercial?
A1: somos fabricantes, com mais de 20 anos de experiência.
Q2: Qual é o tamanho máximo do tubo que você tem mesmo produzir?
A2: Max φ630 mm
P3: Posso visitar a linha de máquinas do seu cliente?
A3: Sim, mas primeiro preciso do acordo do meu cliente.
Q4: quais são as suas vantagens de máquina?
A4: Contém cilindros automáticos completos, quadrados de formação directa, rolos de partilha.
Q5: Como posso obter a cotação?
A5: Por favor, envie-nos os seus requisitos de tamanho do tubo, espessura.
