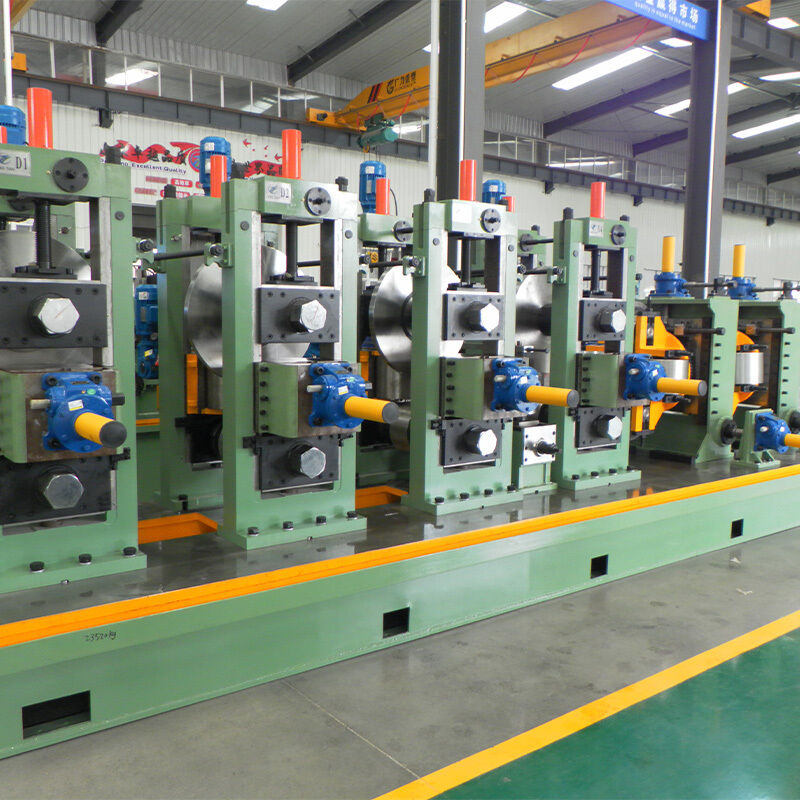

Tubo Quadrado Soldado de Alta Frequência 30m/Min
Tubo Quadrado de 150kw Soldado por Alta Frequência 30m/Min é projetado para produzir tubos soldados de tubo redondo 25mm-50mm, espessura 0.4-1.5mm, tubo quadrado: 20*20mm-40*40mm 0.4-1.5mm. e tubos deformados do tamanho correspondente. Adotando o projeto de passagem de rolo, a linha de produção pode fabricar tubos de aço soldados com boa qualidade de usinagem e montagem de alta precisão.
De acordo com a diretriz de projeto para melhorar o caráter e o ambiente operacional e o caráter de segurança e produção, reduzindo o custo do rolo para garantir alta eficiência, a linha de produção HG50 adota o estilo de furo de raio duplo.
- Parâmetros e especificações principais:
- Material Especificações:
(1)Conforme a norma YB189-64
(2)Material: Aço de baixo carbono e aço estrutural de baixa liga
(3)Propriedades mecânicas: σb≤520Mpa,σs≤365MPa
(4)Largura da tira: 100-160mm
(5)Espessura da tira: 0.4-1.5mm
(6)Diâmetro interno das bobinas:φ480～φ520mm
Diâmetro externo das bobinas:φ1000～φ1800mm
Peso da bobina:≤1.5T
(二) Especificação do tubo soldado:
- Tubo redondo: 25mm-50mm 0.4-1.5mm
- Tubo quadrado: 20*210mm-40*40mm 0.4-1.5mm
(2)Comprimento de corte fixo: 4-12m
(3)Precisão de corte do tubo: 0-3mm
- Velocidade de formação: 30-100m/min
- Processo para a linha de produção
Carregamento da bobina → Desenrolamento → Corte e soldagem → Acumulador espiral horizontal → Formação, soldagem HF, rebarbação, resfriamento, dimensionamento, endireitamento → Serra de corte a frio STD → Transmissão → Embalagem → Armazenamento
Breve introdução do laminador de tubos de alta precisão ERW
A linha de produção de tubos soldados de costura reta de alta precisão da série HG é usada para produzir tubos de aço soldados com diâmetro de 7mm a 508mm e espessura de parede de 0,4 mm a 20mm. Também pode produzir tubos de formato especial, como tubos quadrados, tubos retangulares, tubos elípticos, etc., dentro do escopo de processamento de tubos circulares. A linha de produção de tubos ERW é um produto com características técnicas avançadas. Esta unidade adota o sistema de formação FFX e FF mais avançado do mundo e escolhe o software de projeto de formação de laminação COPRA alemão como meio e verificação final do rolo guia de projeto. A unidade formou as vantagens de superfície de aço estável e de alta qualidade, fácil de alterar as especificações, tecnologia avançada, equipamentos confiáveis e processo de produção perfeito.
Outro modelo de laminador de tubos ERW
| Modelo |
Faixa de diâmetro |
Espessura do tubo |
Velocidade de moldagem (m/min) |
Potência do motor (KW) |
Área mecânica
(m³) |
| HG20 |
8-20MM |
0.3-1MM |
30-120 |
55 |
7×50 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
7×50 |
| HG50 |
16-50MM |
0.8-2.5MM |
30-110 |
110 |
7×60 |
| HG60 |
20-60MM |
0.8-3MM |
30-100 |
132 |
7×65 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
30-80 |
350 |
8×80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30-60 |
400 |
10×100 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
600 |
10×110 |
| HG219 |
114-219MM |
4-8MM |
20-40 |
800 |
12×150 |
| HG273 |
114-273MM |
4-10MM |
15-30 |
1000 |
18×160 |
| HG325 |
165-325MM |
4-12MM |
10-30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4-16MM |
8-25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20MM |
8-20 |
2000 |
21×180 |
1.) Enviaremos o engenheiro para a instalação e treinamento de seus trabalhadores sobre como operar esta máquina da maneira correta.
2.) Equipe de garantia
Garantia de qualidade de um ano, reparo vitalício. Dentro do período de garantia de qualidade, exceto por falhas causadas por erro humano, as peças de reparo serão fornecidas gratuitamente. Após o período de garantia de qualidade, apenas cobraremos o custo das peças de reposição.
3.) Fornecemos o serviço de pré-venda e pós-venda.
Serviço de pré-venda: projeto da oficina e projeto de produção
Serviço pós-venda: instalação e treinamento, e o engenheiro qualificado para trabalhar.
4.) Também podemos enviar o engenheiro trabalhando para você vários meses ou 1 ano. O engenheiro o ajudará a melhorar a produção, reduzir o desperdício e diminuir o custo.
5.) Fornecemos o serviço de pré-venda - Projeto para todo o projeto de fabricação de tubos de aço inoxidável/fabricação de tubos de aço carbono.
6.) Seremos responsáveis pelo carregamento e envio
Q1: Você é fabricante ou empresa comercial?
A1: somos fabricantes, com mais de 20 anos de experiência.
Q2: Qual é o tamanho máximo do tubo que você já produziu?
A2: Máx. φ630mm
Q3: Posso visitar a linha da máquina do seu cliente?
A3: Sim, mas preciso obter o acordo do meu cliente primeiro.
Q4: Quais são as vantagens da sua máquina?
A4: Contém totalmente automático, formação direta quadrada, rolos compartilhados. Sistema de troca rápida
Q5: Como posso obter a cotação?
A5: Por favor, envie suas necessidades de tamanho do tubo, espessura para nós.
