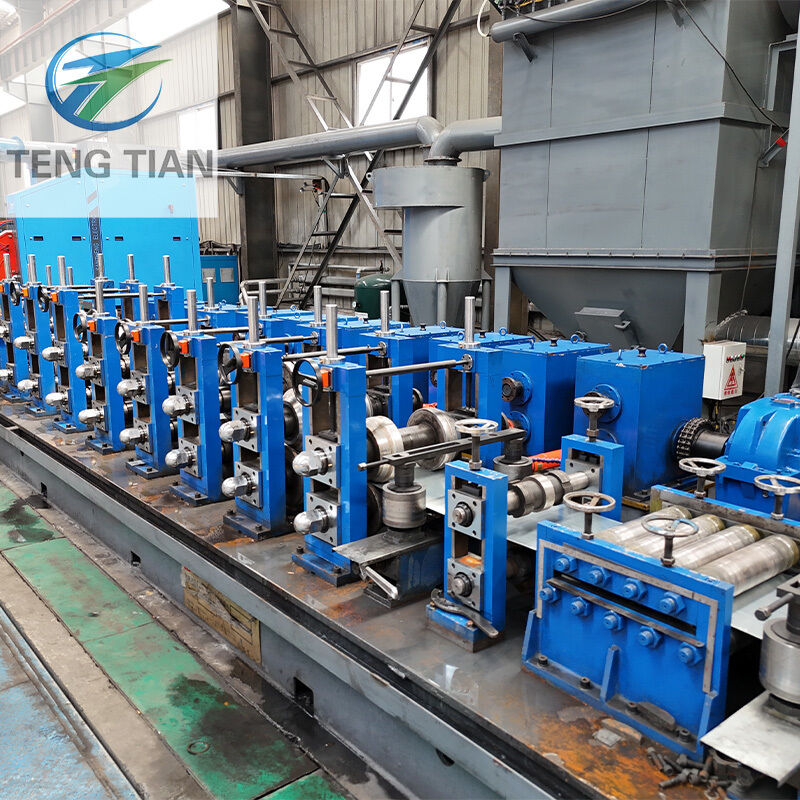

Máquina de Fabricação de Tubos de Aço com Espessura de 1-5mm
Especificações do Produto
| Atributo | Valor |
|---|
| Nome do Produto | Linha Automática de Máquina de Fabricação de Tubos de Aço com Certificação CE |
| Faixa de Espessura | 1.0 - 5.0mm |
| Serviço pós-venda | Engenheiros disponíveis para serviço no exterior |
| Velocidade de Corte | 0-100m/min |
| Material | HRC; CRC; GI; AÇO COLORIDO |
Descrição do Produto
A Linha Automática de Máquina de Fabricação de Tubos de Aço com Certificação CE foi projetada para desenrolar e nivelar tiras de bobinas, cortando-as em comprimentos especificados a velocidades de até 100m/min. Esta máquina de corte no comprimento (CTL) de alto desempenho é ideal para processar chapas finas ou bobinas com precisão e eficiência.
Componentes do Sistema
O sistema certificado ISO9001 inclui: carro de carregamento de bobinas, desenrolador de mandril único, guia de cabeça de bobina, equipamento de prensagem e pá, rolo de alimentação e máquina de nivelamento, acumulador de furos, guia lateral, máquina de nivelamento fino e fixação de comprimento, máquina de corte pneumática mecânica, correia de entrega, suporte de empilhamento, mesa elevatória para cima e para baixo, carro de remoção, sistema hidráulico e sistema de controle elétrico.
Capacidades Técnicas
A máquina CTL de alta velocidade processa bobinas de aço com espessura variando de 0,2 a 5 mm, com especificações de largura e comprimento personalizáveis para atender aos requisitos do cliente.
Principais Características e Vantagens
- Velocidade rápida e alta precisão: Operando a até 100m/min (25-30pcs/min para chapas de 2000mm). Níveis de precisão: ±1mm/m² para nivelamento, ±0,5mm/m para comprimento da chapa, ±0,5mm/m para comprimento diagonal.
- Desenrolamento otimizado: Design de desenrolador de mandril único (cantilever) para processamento eficiente de bobinas mais leves.
- Nivelamento de precisão: Diâmetros de rolos de nivelamento calculados cientificamente garantem chapas de aço perfeitamente planas.
- Empilhamento automatizado: Suporte de empilhamento integrado organiza as chapas acabadas automaticamente.
- Proteção de superfície: O acumulador de furos entre os estágios de nivelamento protege a qualidade da chapa, mantendo a sincronização.
Especificações do Modelo
| Nº | Modelo | Tamanho do Tubo | Espessura | Velocidade (m/min) | Capacidade (KW) | HF (KW) | Área (CxL em Metros) |
|---|
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1.5 mm | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 mm | 0.4 - 2.0 mm | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 0.7 -2.5 mm | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 mm | 0.9 - 3.0 mm | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 mm | 1 - 4 mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 mm | 1 - 4.5 mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 mm | 1.5 -5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 mm | 1.5 - 5.5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 mm | 2 - 6 mm | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 mm | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 mm | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4 - 14 mm | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4 - 16 mm | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 mm | 5 - 18 mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5 - 18 mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 mm | 5 - 20 mm | 5 - 20 | 4300 | 1800 | 300*24 |
1.) Enviaremos o engenheiro para a instalação e treinamento de seus trabalhadores sobre como operar esta máquina da maneira correta.
2.) Equipe de Garantia
Garantia de qualidade de um ano, garantia de reparo vitalícia. Dentro do período de garantia de qualidade, exceto por falhas causadas por erro humano, as peças de reparo serão fornecidas gratuitamente. Após o período de garantia de qualidade, apenas cobraremos o custo das peças de reposição.
3.) Fornecemos o serviço de pré-venda e pós-venda.
Serviço de pré-venda: projeto da oficina e projeto de produção
Serviço pós-venda: instalação e treinamento, e o engenheiro qualificado para trabalhar.
4.) Também podemos enviar o engenheiro trabalhando para você por vários meses ou 1 ano. O engenheiro o ajudará a melhorar a produção, reduzir o desperdício e diminuir o custo.
5.) Fornecemos o serviço de pré-venda - Projeto para todo o projeto de fabricação de tubos de aço inoxidável/fabricação de tubos de aço carbono.
6.) Seremos responsáveis pelo carregamento e envio
Q1: Você é fabricante ou empresa comercial?
A1: somos fabricantes, com mais de 20 anos de experiência.
Q2: Qual é o tamanho máximo do tubo que você já produziu?
A2: Máx. φ630mm
Q3: Posso visitar a linha da máquina do seu cliente?
A3: Sim, mas preciso obter o acordo do meu cliente primeiro.
Q4: Quais são as vantagens da sua máquina?
A4: Contém Totalmente automático, Formação direta quadrada, Compartilhamento de rolos. Sistema de troca rápida
Q5: Como posso obter a cotação?
A5: Por favor, envie suas necessidades de tamanho do tubo, espessura para nós.
