Linha de moldagem de tubos ERW de aço carbono com engrenagem de minhoca

Name: Linha de moldagem de tubos ERW de aço carbono com engrenagem de minhoca
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Hebei,China
Marca:	Tengtian
Certificação:	CE, ISO9001, BV
Número do modelo:	HG60

Informações pormenorizadas

Lugar de origem:

Hebei,China

Marca:

Tengtian

Certificação:

CE, ISO9001, BV

Número do modelo:

HG60

Nome do produto:

Linha de moldagem de tubos ERW de aço carbono com engrenagem de minhoca

Ajuste:

engrenagem de minhocas

engrenagem de minhocas:

Máx.80m/min

Espessura do tubo:

4.0-10.0mm

Max.tickness para tubo quadrado:

0,8-3,0 mm

Velocidade do produto:

Máximo 50m/min

Material:

aço carbono, aço inoxidável, aço de baixa liga

Palavras-chave:

Erw Mill

Destacar:

High Light

Destacar:

Moinho de tubo do aço carbono ERW

Moinho de tubos ERW com engrenagem de minhoca

linha de moagem de tubos erw

Informações de negociação

Quantidade de ordem mínima:

1 conjunto

Preço:

$100000 to $1 million

Detalhes da embalagem:

Exportar embalagem à prova d'água e navegável.

Tempo de entrega:

2,5 meses

Termos de pagamento:

L/C, T/T, Western Union

Habilidade da fonte:

50 conjuntos por ano

Descrição do produto

Linha de moinho de tubos ERW de aço carbono com engrenagem helicoidal

Especificações do produto

Mecanismo de ajuste	Engrenagem sem-fim
Velocidade da engrenagem sem-fim	Máx. 80m/min
Faixa de espessura do tubo	4,0-10,0 mm
Máx. Espessura para tubo quadrado	0,8-3,0 mm
Velocidade de produção	Máx. 50m/min
Materiais Compatíveis	Aço carbono, aço inoxidável, aço de baixa liga

Visão geral do produto

A fábrica de tubos ERW com soldador sólido de alta frequência produz tubos redondos, quadrados e retangulares em altas velocidades, incluindo tubos em formato L, T e Z. Este sistema reduz os custos dos rolos e garante a qualidade do tubo acabado.

Processo de Produção

Material (bobina de aço)
Desbobinador
Cisalhador e soldador
Acumulador horizontal (ou gaiola)
Moinho formador
Soldador sólido HF
Dimensionamento de moinho
Alisamento áspero (cabeça de peru)
Máquina de corte
Mesa esgotada

Especificações Técnicas

Esta linha de fabricação de tubos soldados de alta frequência produz tubos redondos com diâmetros de 25,4 a 114 mm e espessuras de parede de 0,8 a 4,0 mm. Ele utiliza perfilagem para processar tiras de aço em vários formatos, com aquecimento por indução de alta frequência para criar formatos fechados, comprimindo costuras de solda.

Modelos Disponíveis

Modelo	Faixa de diâmetro	Espessura do tubo	Velocidade da linha (m/min)
HG20	8-25,4MM	0,3-1,2MM	120
HG32	10-32MM	1,4-1,5MM	120
HG50	16-76MM	0,7-2,5MM	30-120
HG76	25-76MM	1-4MM	30-100
HG89	32-89MM	1-4,5MM	30-80
HG114	45-114MM	1,5-5,0MM	30-60
HG165	60-165MM	3-7MM	30-50
HG219	114-219MM	4-8MM	20-40
HG273	114-273MM	4-10MM	15-30
HG325	165-325MM	4-10MM	10-30
HG426	165-426MM	4-12,7MM	8-25
HG508	219-508MM	4-16MM	8-20

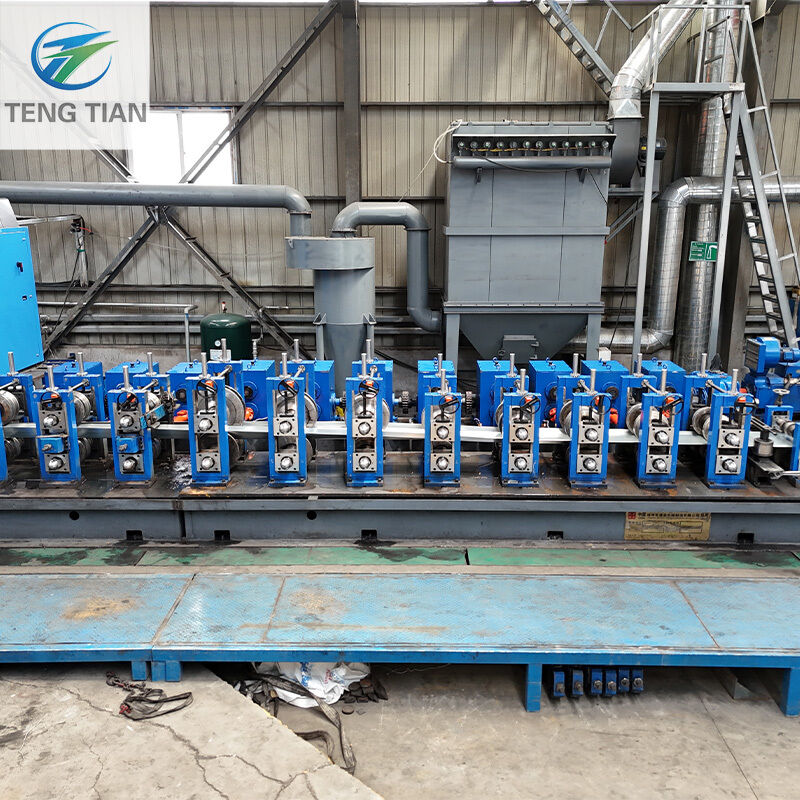

Linha de moldagem de tubos ERW de aço carbono com engrenagem de minhoca 1

Resumo do equipamento

Este equipamento é especializado na produção de tubos soldados com costura reta de alta frequência de Φ20-Φ80mm (espessura da parede: 1-4,0mm) e tubos quadrados correspondentes (17*17-62*62mm, 1,2-3,0mm). O sistema completo inclui componentes desde o desenrolador até a serra de corte de comprimento fixo, com velocidade de laminação ajustável com base no diâmetro do tubo e na espessura da parede.

A. Material aplicável

Matéria-prima: Aço de baixo carbono
Espessura: 1,0-3,5 mm
Largura: 60-240mm
IDENTIFICAÇÃO da bobina: Φ450-Φ550mm
OD da bobina: Φ800-Φ1200mm
Peso máximo: 2500kgs

B. Faixa de dimensão

OD do tubo: Φ20-Φ80mm
Espessura da parede: 1,0-3,5 mm (tubo quadrado: 1,2-3,0 mm)
Comprimento: 4-8m
Velocidade de moagem: 60-70m/min
Potência do equipamento de alta frequência: 250 KW (estado sólido)
Tensão: 380V/440V, 50Hz

C. Componentes Principais

Desbobinador: 1 conjunto
Corte e soldador de topo: 1 conjunto
Acumulador: 1 conjunto
Unidade de formação, soldagem e dimensionamento: 1 conjunto
Serra de corte de rastreamento controlada por computador: 1 conjunto
Mesa de saída: 1 conjunto
Soldador de alta frequência de estado sólido: 1 conjunto

Nossos serviços

Engenheiro no local para instalação e treinamento de operadores
Garantia de qualidade de um ano com garantia de reparo vitalícia
Serviços de pré-venda, incluindo oficina e design de saída de produção
Serviços pós-venda, incluindo instalação, treinamento e suporte técnico
Opção para suporte estendido do engenheiro (vários meses a 1 ano)
Elaboração de projeto completo para produção de tubos de aço inoxidável/aço carbono
Responsabilidade pelo carregamento e envio

Linha de moldagem de tubos ERW de aço carbono com engrenagem de minhoca 2

Perguntas frequentes

Quais são os tipos de equipamentos de soldagem de tubos de aço inoxidável?

Classificado por uso: Máquina industrial para fabricar tubos de aço inoxidável e Máquina para fabricar tubos decorativos de aço inoxidável.

Quais são as peças de suporte dos equipamentos de aço inoxidável?

Desbobinador: segura e alimenta a tira de aço na peça formadora
Parte formadora: usa matrizes de tubo soldado em rolagem
Soldador: Executa a soldagem
Peça de retificação: processa costuras de solda
Peça de endireitamento e dimensionamento: ajusta o diâmetro do tubo
Peça de corte: corte hidráulico de metal ou corte de rebolo
Comprimento fixo: Dimensionamento automático de material

Quais são as características do equipamento de soldagem de tubos de aço inoxidável FOSHAN YXH?

Construção robusta e durável, alta precisão, automação total, fácil operação, produção contínua, alta eficiência, mínimo desperdício de material, alta taxa de produto acabado e baixo custo de produção.

Por que ocorre a soldagem por vazamento em tubos de aço?

Posição da tocha de soldagem muito alta
Desalinhamento da tocha de soldagem
Corrente muito alta causando derretimento excessivo
Corrente muito pequena para soldagem adequada
Argônio insuficiente causando soldagem desfocada
Contaminação (água ou óleo) em molde ou tira de aço

Quais são os requisitos de produção para equipamentos de soldagem de tubos de aço inoxidável?

Um conjunto completo inclui máquina para fabricar tubos, soldador, molde/matriz/rolo, máquinas de polimento (redondas e quadradas), materiais de polimento e tiras de aço.
