Máquina de fabricação de tubos de aço soldados de alta frequência de 12 a 60 mm

Name: Máquina de fabricação de tubos de aço soldados de alta frequência de 12 a 60 mm
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: SS60
Price: 50,000.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Hebei
Marca:	Tengtian
Certificação:	CE, ISO9001, BV
Número do modelo:	SS60

Informações pormenorizadas

Lugar de origem:

Hebei

Marca:

Tengtian

Certificação:

CE, ISO9001, BV

Número do modelo:

SS60

Força de escoamento de matéria -prima:

σs≤235Mpa

Força de tração da matéria -prima:

σb≤500 mpa

Faixa de tamanho de tubo:

φ12-φ60 mm

Grossura:

0.4-1.8mm

Máx. Velocidade de produção:

20-120M/min

Comprimento de corte fixo:

6-8m

Garantia:

um ano

Tipo de soldagem:

Soldagem de alta frequência

Destacar:

High Light

Destacar:

Máquina de tubos de aço soldados de alta frequência

Máquina de fabricação de tubos de aço 12-60 mm

máquina de tubos de aço soldados com garantia

Informações de negociação

Quantidade de ordem mínima:

1 conjunto

Preço:

$100000 to $1 million

Detalhes da embalagem:

Exportar embalagem à prova d'água e navegável.

Tempo de entrega:

60 dias de trabalho

Termos de pagamento:

L/C,T/T

Habilidade da fonte:

50 conjuntos/ano

Descrição do produto

Máquina de fabricação de tubos de aço soldados de alta frequência de 12 a 60 mm

Principais especificações

Atributo	Valor
Força de rendimento da matéria-prima	σs≤235Mpa
Resistência à tração da matéria-prima	σb≤500 Mpa
Faixa de tamanhos dos tubos	φ12-φ60 mm
Espessura	0.4-1.8mm
Max. Velocidade de produção	20 a 120 m/min
Comprimento fixo de corte	6 a 8 m
Garantia	Um ano
Tipo de solda	Soldadura de Alta Frequência

Descrição do produto

Esta linha de produção de tubos soldados de alta frequência é projetada para a fabricação de tubos de aço carbono soldados elétricos com diâmetros que variam de Φ12-Φ60 mm e espessuras de parede de 0,4-1,8 mm.O equipamento possui alta precisão e excelente estabilidade, com os principais componentes processados por centros de usinagem CNC para garantir a precisão superior da máquina e a qualidade do produto.

Especificações do material

Materiais

Aço carbono

Propriedades mecânicas

Δs≤500Mpa δb≤235Mpa

Largura da faixa

36-190 mm

Espessura da faixa

0.4-1.8mm

Diâmetro interno das bobinas

Φ460-Φ520 mm

Diâmetro externo das bobinas

Φ1200-Φ1800 mm

Peso da bobina

2.5T

Especificações dos tubos

Diâmetro do tubo

Tubo redondo: φ12-φ60 mm

Espessura

0.4-1.8mm

Duração

6 a 8 m

Precisão de corte de tubos

± 1,5 mm

Velocidade de formação

20 a 120 m/min

Componentes do sistema

Descolagem

Dispõe de mandrinos de dupla expansão e cantilever com sistema pneumático para expansão, contração e funções de travagem.

Especificações	Valor
OD da bobina	Φ1000-1800 mm
Identificação da bobina	Φ460-520 mm
Espessura da fita	0.4-1.8mm
Largura da faixa	36-190 mm
Peso da fita única	Máximo 2,5 T
Tipo de expansão	Expansão hidráulica
Paragem.	Direção pneumática

Máquinas automáticas de corte e soldadura

Utilizado para cortar as extremidades irregulares da fita e juntar as extremidades da bobina de solda para alimentação contínua.

Especificações	Valor
Largura da faixa	36-190 mm
Espessura da solda	0.4-1.8mm
Tipo de corte	Pneumático
Modo de solda	Automático
Pressão hidráulica	8MPa
Ciclo de trabalho	Max. 300 segundos

Acumuladores verticais

Assegura a produção contínua armazenando a fita de aço durante a troca de bobinas.

Especificações	Valor
Estilo de trabalho	Mudança de círculo
Velocidade do material transportado	Vmax = 240 m/min
Vantagem	Mais material, sem greve.
Formulário de beliscar	Pneumático, 6Mpa
Diâmetro do acumulador	4.0 M
Potência do motor elétrico da prensa e do carregador	15 kW
Motor elétrico do quadro do acumulador	22 kW

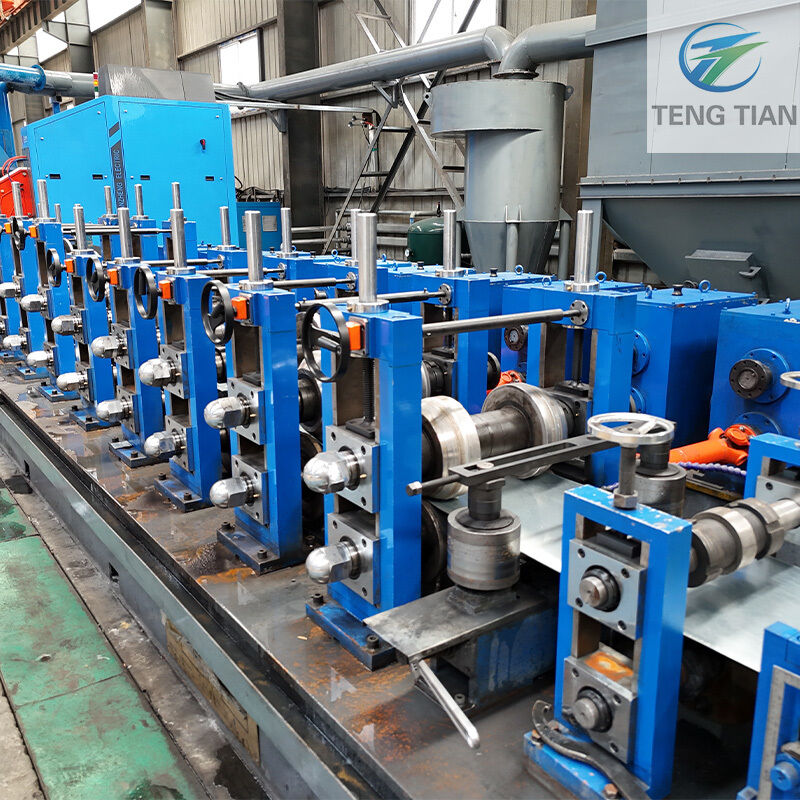

Unidade de moldagem e dimensionamento

Sistema completo para moldagem, soldadura, polir, recozimento e dimensionamento de tubos até às especificações finais.

Componente	Especificações
Formação de tubos	Rodada: Φ12-60 mm
Formação da espessura da parede do tubo	0.4-1.8mm
Velocidade de formação	Max. 120 m/min
Número de suportes de formação, horizontal	8
Número de suportes de formação, verticais	9
Guia de rolagem	1
Estabilizador de rolos de compressão	1
Estacionamento de passar	1
Poluição	4 conjuntos
Anilhamento	15M
Número de suportes horizontais	6
Número de suportes de dimensionamento, verticais	6
Cabeça de Turco	2 conjuntos
Diâmetro do eixo e material do suportador de rolamento horizontal	Φ60 mm, material 40Cr
Diâmetro do eixo e material do suportador de rolamento vertical	Φ35 mm, material 40Cr
Motor principal	90kw+45kw+45kw

Máquina de perfurar e cortar

Especificações	Valor
Faixa de comprimento de corte	6 a 8 metros
Velocidade linear máxima	120 m/min
Precisão do corte	± 1,5 mm
Motor de condução	Servo de 15 kW
Modo de corte	Máquinas hidráulicas
Motor de estação hidráulica	Motor AC de 11 kW

Rodas de trânsito

Transporte de tubos acabados para embalagem e paletização.

Especificações	Valor
Motor	3 kW
Duração	18m

Rodas

Material: Cr12moV

Requisitos do comprador

Loja de trabalho

80x6m, H>5m (guindaste para o solo)

Potência

Aproximadamente 450 kW 380V/50Hz/3fases

Água de refrigeração de circulação

Fluxo: 20 T/h30 T/h
Volume da piscina: 40m3

Ar comprimido

Fluxo: 5m3/min 5-7kg/cm2

Máquina de fabricação de tubos de aço soldados de alta frequência de 12 a 60 mm 0

Q1: É fabricante ou empresa comercial?
A1: somos fabricantes, com mais de 20 anos de experiência.
Q2: Qual é o tamanho máximo do tubo que você tem mesmo produzir?
A2: Max φ630 mm
P3: Posso visitar a linha de máquinas do seu cliente?
A3: Sim, mas primeiro preciso do acordo do meu cliente.
Q4: quais são as suas vantagens de máquina?
A4: Contém cilindros automáticos completos, quadrados de formação directa, rolos de partilha.
Q5: Como posso obter a cotação?
A5: Por favor, envie-nos os seus requisitos de tamanho do tubo, espessura.
