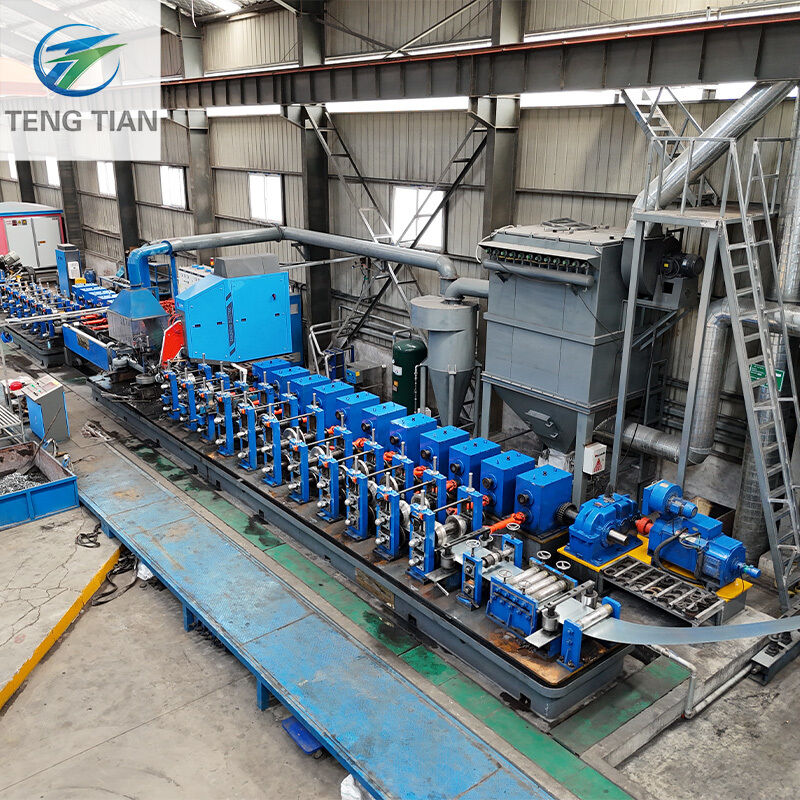

Moinho de tubos soldados sob medida para tubos de aço carbono Espessura 4-10 mm
Principais especificações
- Velocidade do produtoMáximo 50 m/min
- Faixa de diâmetro do tubo:21 - 63 mm
- Compatibilidade do material:Aço carbono, aço inoxidável, aço pouco ligado
- Sistema de corte:Corte de serras de atrito
- Velocidade de engrenagem do verme:Max. 80 m/min
- Faixa de espessura do tubo:40,0-10,0 mm
Visão geral do produto
Fabricação de tubos ERW de alta frequência para a produção de tubos de abastecimento de água de aço carbono, com tecnologia avançada de abertura, sistema de controlo automático PLC,e unidade de regulação de velocidade digital para operação fiável e fácil manutenção.
Descrição da linha de produção
Este equipamento especializado produz tubos soldados de alta frequência de carbono com engenharia de precisão.de descolador para serra de corte de comprimento fixo, com velocidade de rolamento ajustável com base nas dimensões do tubo.
Fluxo do processo de produção
- Matéria-prima (rolo de aço em tira)
- Alimentação dos materiais
- Cortar os extremos e soldar os extremos (soldagem manual)
- Caixa de armazenamento
- Alimentação e moldagem do material
- Soldadura de alta frequência
- Remover a casca externa
- Capa de água de arrefecimento
- Fixação e endireitação de diâmetros
- Cortado com uma serra voadora
- Descarga de material (estocagem e fixação manuais)
- Inspecção
- Armazenamento
Parâmetros técnicos
| Descrição |
WB12 |
WB25 |
WB32 |
WB50 |
| Diâmetro dos tubos soldados |
Φ7-25 mm |
Φ8-32 mm |
Φ13-50 mm |
Φ20-60 mm |
| Espessura da parede dos tubos soldados |
0.3-1.0 mm |
0.4-1,5 mm |
0.6-1.8mm |
0.8-2.7 mm |
| Velocidade de solda de tubos |
90M/min |
90M/min |
90M/min |
70M/min |
| Potência do motor principal |
22 kW |
37 kW |
55 kW |
75 kW |
| Potência da soldadora de alta frequência |
60 kW |
60 kW |
100 kW |
100 kW |
Modelos de moinho de tubos ERW
| Modelo |
Intervalo de diâmetro |
Espessura do tubo |
Velocidade da linha (m/min) |
| HG20 |
8-25,4MM |
0.3-1.2 mm |
120 |
| HG32 |
10-32MM |
1.4-1,5 mm |
120 |
| HG50 |
16-76MM |
0.7-2.5 mm |
30 a 120 |
| HG76 |
25-76MM |
1-4MM |
30 a 100 |
| HG89 |
32-89MM |
1-4,5 mm |
30 a 80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30 a 60 |
| HG165 |
60-165MM |
3-7MM |
30 a 50 |
| HG219 |
114-219MM |
4-8MM |
20 a 40 |
| HG273 |
114-273MM |
4-10MM |
15 a 30 |
| HG325 |
165-325MM |
4-10MM |
10 a 30 |
| HG426 |
165-426MM |
4 a 12,7 mm |
8 a 25 |
| HG508 |
219-508MM |
4 a 16 mm |
8 a 20 |
Os nossos serviços abrangentes
- Instalação e formação:Apoio ao engenheiro no local para a instalação e formação dos operadores
- Cobertura da garantia:Garantia de qualidade de um ano com apoio de reparação ao longo da vida
- Serviços de pré-venda:Projeto de oficina e planeamento da produção
- Apoio pós-venda:Instalação, formação e assistência de engenheiros qualificados
- Suporte técnico estendido:Opção de colocação de engenheiros (de vários meses a 1 ano) para otimizar a produção e reduzir o desperdício
- Projeto:Planeamento completo do projecto de produção de tubos de aço inoxidável/aço carbono
- Logística:Responsabilidade total pelo carregamento e transporte
1.) Enviaremos o engenheiro para a instalação e treinamento dos seus trabalhadores como operar esta máquina de forma correta.
2Equipa de Garantia
Garantia de qualidade de um ano, reparação de garantia de vida.Após o período de garantia da qualidade, cobram apenas o custo das peças sobressalentes.
3) Fornecemos o serviço pré-venda e pós-venda.
Serviço de pré-venda: concepção do workshop e concepção da produção
Serviço pós-venda: instalação e formação, e o engenheiro qualificado para trabalhar.
4) Também podemos enviar o engenheiro trabalhando para você serval meses ou 1 ano. O engenheiro irá ajudá-lo a melhorar a produção, reduzir o desperdício e diminuir o custo.
5) Fornecemos o serviço de pré-venda-Desenho para todo o projeto de fabricação de tubos de aço inoxidável/tubos de aço carbono.
6Nós seremos responsáveis pelo carregamento e transporte.
Q1: É fabricante ou empresa comercial?
A1: somos fabricantes, com mais de 20 anos de experiência.
Q2: Qual é o tamanho máximo do tubo que você tem mesmo produzir?
A2: Max φ630 mm
P3: Posso visitar a linha de máquinas do seu cliente?
A3: Sim, mas primeiro preciso do acordo do meu cliente.
Q4: quais são as suas vantagens de máquina?
A4: Contém cilindros automáticos completos, quadrados de formação directa, rolos de partilha.
Q5: Como posso obter a cotação?
A5: Por favor, envie-nos os seus requisitos de tamanho do tubo, espessura.
