Máquina de corte de aço automática completa com operação de segurança 1 ano de garantia
Especificações do produto
| Atributo |
Valor |
| Material |
HRC, CRC, folha de aço galvanizada |
| Tensão |
220/380/415/420/440V |
| Velocidade da fábrica |
Máximo 150m/min |
| Garantia |
1 ano |
| Material da lâmina |
Skd11 |
| Tolerância à largura |
+/- 0,05mm |
| Controlar |
Plc |
| Serviço pós-venda |
Engenheiros disponíveis para máquinas de serviço no exterior |
| Máx. Tiras de corte |
25 tiras |
| Peso da bobina |
12 toneladas máx. |
| Cor |
Azul |
Visão geral do produto

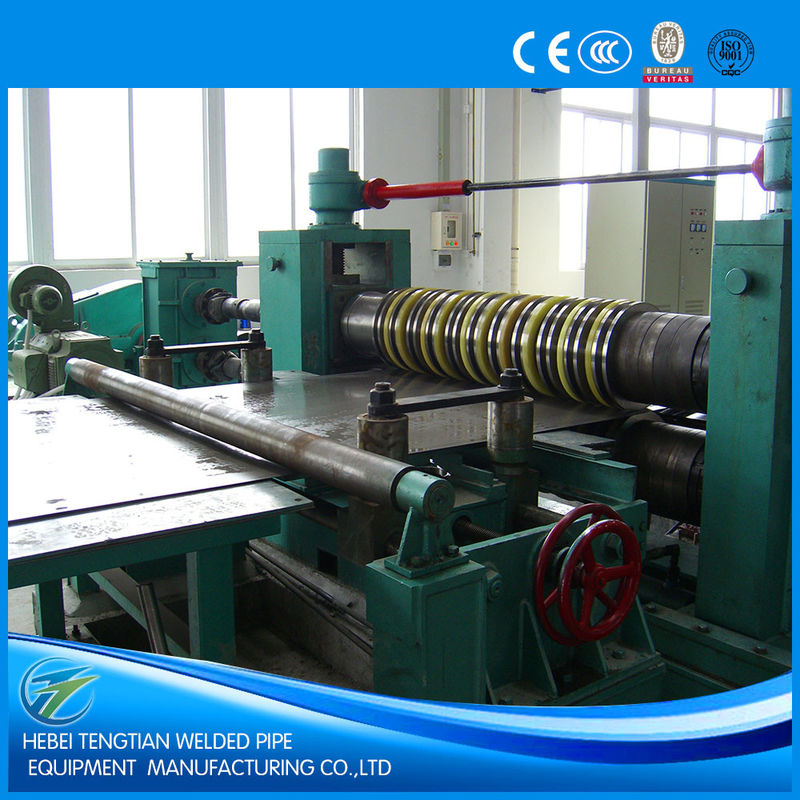

ZJ- (0,3-3) × 1300mm Automática de alta velocidade de alta velocidade de alta velocidade Máquina
Esta fina linha de corte de folhas, também chamada de slitter de bobina de metal, é uma linha de produção projetada para quebrar as bobinas mestre em bobinas menores de larguras específicas. O sistema inclui carro de carregamento de bobina, solteiro solteiro, abafando a bobina, alimentação de rolos duplos, alinhamento de três roladores, corte final, alinhamento de tira, cisalhamento de disco, controle de bobina, hidromassagem, hidromassagem, hidromassagem, hidromassagem, controle de bobina, hidromassagem, hidromassagem, controle de bobina, hidromassagem, hidromassagem, hidromassagem, hidromassagem, hidromassagem, hidromassagem, controle de bobina, bobina, hidromassagem, hidromassagem, hidromassagem, hidromassagem, controle de bobina, hidromassagem, hidromassagem, hidromassagem, controle de bobina, hidromassagem, hidromassagem, hidromassagem, hidromassagem, controle de bobina.
Principais recursos
- Linhas de produção personalizadas adaptadas aos requisitos do cliente
- Configuração flexível com opções de desenrolar de mandril único ou duplo
- Controle de precisão para linha central, acessórios de corte e recuo
- Medidas de proteção de superfície para materiais delicados, como aço inoxidável
- Projeto e produção avançados do sistema hidráulico
- Componentes de alta qualidade de fornecedores confiáveis
- Controle de qualidade estrita ao longo do processo de fabricação
- Preços competitivos por meio de gerenciamento eficiente de custos de produção
- Opção para acionamento de motor CA ou CC (motor DC padrão com o motorista do EUROTHERM 590 DC)
- Recursos de segurança abrangentes, incluindo parada de emergência
Processo de trabalho
Carregamento de bobina
Desconheador duplo-mandrel
Feeding de cabeça de bobina
Pressione e pá
Alimentação de pitada de duplo rolo
Nivelamento de cinco roladores
Corte final
Acumulador de orifício (1)
Alinhamento de tira
Cisalhamento de disco
Sucata cambaleando
Acumulador de orifício (2)
Pré-separador/tensionador
Recosing/bobinas Pressione e separador
Dischar de bobinas
Controle hidráulico
Controle elétrico
Parâmetros técnicos
Material de bobinas:Aço carbono, aço inoxidável, placa galvanizada, placa de aço colorida
Espessura da tira:(0,3-3) mm
Máx. Largura da tira:1300 mm
Diâmetro interno de bobinas:≥φ508mm
Diâmetro externo de bobinas:Φ1800mm
Máx. Peso da bobina:15000 kg
Motor de slitter:Motor DC de 75kW
Eixo de slitter:° 205 x 1400mm
Facas de disco:ID205mm x OD310mm x 10mm, 6crw2si (H13, SKD-11)
Separando o disco:ID75 x OD180mm x 6mm, 65mn
Bloco de recuo:°508 x 1400mm
Motor de recuo:Motor DC de 110kW
Controle elétrico:Gabinete de motorista de erotherm 590 DC mais painéis de controle
Velocidade de corte:máximo 100m/min, ajustável
Especificações do modelo
| Modelo |
Grossura |
Largura |
Peso da bobina |
Largura da fenda acabada |
Velocidade máxima de corte |
| JY-1 x 600 |
0,2-1mm |
100-600mm |
Max 8t |
Min. 20mm |
120m/min |
| JY-2 x 1300 |
0,3-2mm |
300-1300mm |
Max 15t |
Min. 25mm |
150m/min |
| JY-3 x 1600 |
0,3-3mm |
500-1600mm |
Max 20t |
Min 25mm |
120m/min |
| JY-4 x 1600 |
0,4-4mm |
500-1600mm |
Max 30t |
Min 30mm |
120m/min |
Nota: Os dados da tabela são apenas para referência. Projetamos e fabricamos cada linha de acordo com os requisitos específicos do cliente.
